Thông tin cơ bản về công trình
Thông tin về Thiết kế nhà ống 3 tầng 1 tum kết hợp nhà thờ 3 gian truyền thống tại xã Vân Canh, huyện Hoài Đức, tp Hà Nội.
Diện tích đất 302.6m2 với 4 mặt thoáng:
- Diện tích sàn tầng 1: 62(m2)
- Diện tích sàn tầng 2,3: 69.5(m2)
- Diện tích sàn tầng tum: 41.5(m2)
- Diện tích nhà thờ 3 gian: 53(m2)
- Tổng diện xây dựng: 295 (m2)
- Chủ đầu tư: ông Phạm Doãn Hoan
- Địa chỉ công trình: xóm 1 thôn An Trai, xã Vân Canh, huyện Hoài Đức, tp Hà Nội
- Đơn vị thiết kế: Công ty tư vấn Thiết Kế Kiến trúc và Xây Dựng Trang Kim.
Công năng sử dụng từng tầng nhà
Công năng sử dụng các tầng như sau:
Tầng 1 bao gồm cổng hang rào, sân để xe ,nhà thờ 3 gian mái ngói hài truyền thống với không gian ở giữa thờ 2 bên là tiếp khách. Nhà ống bao gồm không gian bếp + ăn 25m2, cầu thang bộ + wc, phòng ngủ 01 – 18m2
Tầng 2,3 bao gồm thang bộ + sảnh tầng, 02 phòng ngủ 18 -22m2 + ban công lô gia + wc 4m2 có tắm đứng.
Tầng tum bao gồm thang bộ + sảnh tầng,01 phòng ngủ 18m2 có wc khép kín, sân chơi + phơi có mái che.
Hình ảnh phối cảnh căn nhà theo mong muốn của gia chủ
☛ Tham khảo thêm: Thiết kế nhà ống 3 tầng 2 mặt tiền kết hợp nhà thờ truyền thống
Mặt bằng thiết kế nhà ống 3 tầng 1 tum cùng nhà thờ truyền thống
Mặt bằng định vị công trình
Mặt bằng tổng thể công trình
Mặt bằng thiết kế tầng 1
Mặt bằng nội thất tầng 1
Mặt bằng thiết kế tầng 2
Mặt bằng nội thất tầng 2
Mặt bằng thiết kế tầng 3
Mặt bằng nội thất tầng 3
Mặt bằng thiết kế tầng tum
Mặt bằng nội thất tầng tum
Mặt bằng thiết kế mái
Mặt bằng kiến trúc mái
Hình ảnh phối cảnh kiến trúc công trình
Hình ảnh phối cảnh Thiết kế nhà ống 3 tầng 1 tum kết hợp nhà thờ 3 gian truyền thống tại xã Vân Canh, huyện Hoài Đức, tp Hà Nội.
Phối cảnh thiết kế nhà ống kết hợp nhà thờ 3 gian – Góc 1
Phối cảnh thiết kế nhà ống kết hợp nhà thờ 3 gian – Góc 2
Phối cảnh thiết kế nhà ống kết hợp nhà thờ 3 gian – Góc 3
Phối cảnh thiết kế nhà ống kết hợp nhà thờ 3 gian – Góc 4
Phối cảnh thiết kế nhà ống kết hợp nhà thờ 3 gian – Góc 5

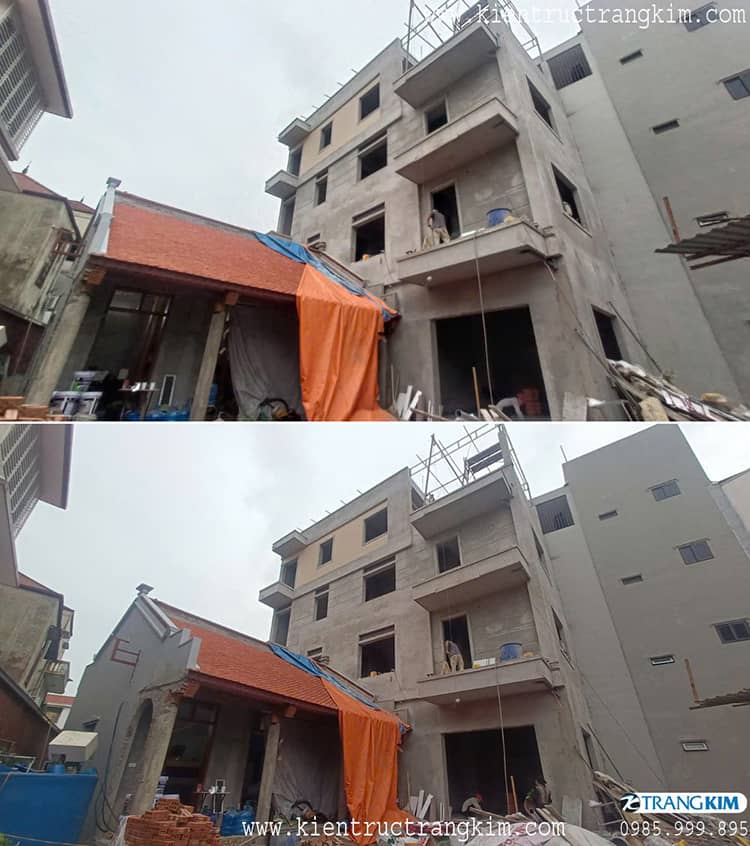

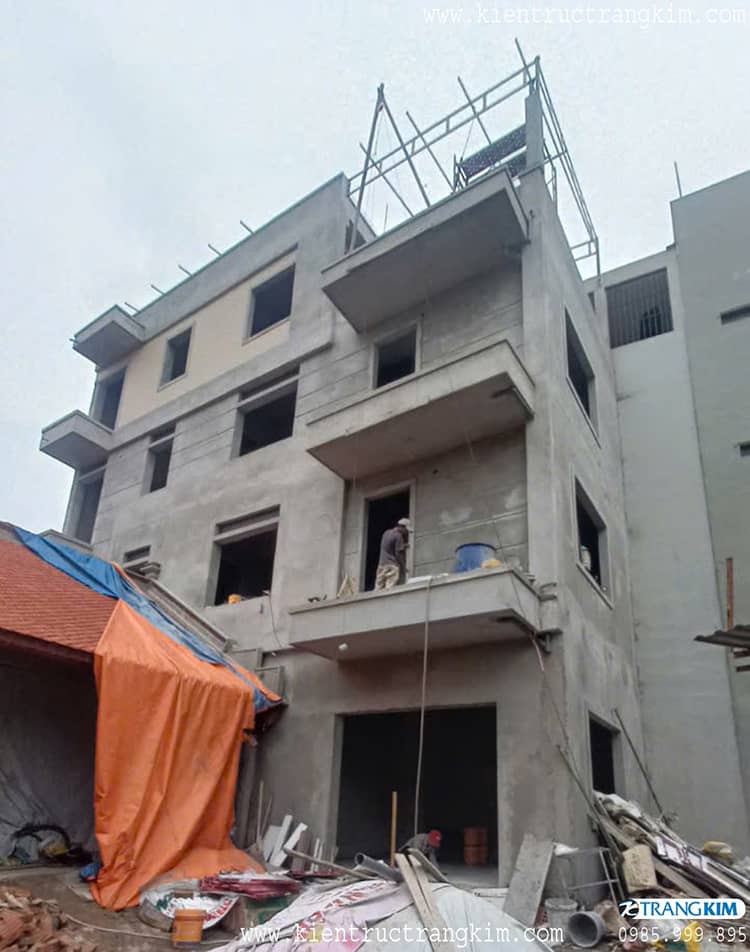

Hình ảnh thi công thực tế nhà ống kết hợp nhà thờ
Hình ảnh thực tế thi công nhà ống – Góc 1
Hình ảnh thực tế thi công nhà ống – Góc 2
Chi phí
| Gói dịch vụ | Nội dung | SL | Đơn giá | Thành tiền |
| Thiết kế kiến trúc | Hồ sơ bao gồm:Kiến trúc, kết cấu, điện nước | 295 m2 | 100.000 | 29.500.000 Vnd |
Trang Kim đã giới thiệu tương đối chi tiết về mẫu thiết kế nhà ống 3 tầng 1 tum kết hợp nhà thờ 3 gian truyền thống. Hy vọng nó giúp ích cho bạn trong quá trình xây dựng ngôi nhà của mình. Nếu bạn cần thêm những gợi ý khác có thể xem thêm tại: Những mẫu nhà ống chi tiết kèm mặt bằng
Nếu bạn cần thêm sự tư vấn từ những chuyên gia giàu kinh nghiệm, đừng ngần ngại, hãy gọi ngay cho chúng tôi theo số 0985 999 895 (Zalo) hay email Gửi tư vấn
Chúc bạn sớm tìm được mẫu nhà ống ưng ý !
