Cách đọc và đánh giá bản thiết kế nhà 2 tầng trước thi công

Hiểu đúng vai trò của bản thiết kế nhà 2 tầng

Bản thiết kế nhà 2 tầng là “bộ não” của toàn bộ công trình.
Nếu đọc và hiểu đúng ngay từ đầu, bạn kiểm soát được chi phí, chất lượng và hạn chế rủi ro khi thi công.

Mục lục

1. Hiểu đúng vai trò của bản thiết kế nhà 2 tầng
2. Cách đọc mặt bằng công năng trong thiết kế nhà 2 tầng
3. Đánh giá bản vẽ kết cấu để tránh rủi ro thi công
4. Cách đọc bản vẽ kỹ thuật và ký hiệu trong bản vẽ nhà dân dụng
5. Kiểm tra tính đồng bộ giữa kiến trúc và kết cấu
6. Khi nào cần nhờ đơn vị chuyên môn thẩm tra bản thiết kế

Bản thiết kế nhà 2 tầng là gì trong quá trình xây dựng

Bản thiết kế nhà 2 tầng không chỉ là hình ảnh phối cảnh.
Nó là hồ sơ kỹ thuật đầy đủ làm căn cứ để xin phép, bóc tách khối lượng và thi công chính xác.

Một bộ bản thiết kế nhà 2 tầng tiêu chuẩn thường bao gồm:

Bản vẽ kiến trúc: mặt bằng, mặt đứng, mặt cắt.
Bản vẽ kết cấu: móng, cột, dầm, sàn, cầu thang.
Bản vẽ điện nước cơ bản (MEP).
Thuyết minh vật liệu và giải pháp kỹ thuật.

Vai trò cốt lõi của bản thiết kế:

Định hình mặt bằng công năng và tổ chức không gian sống.
Đảm bảo kết cấu an toàn, đúng tải trọng cho nhà 2 tầng.
Là cơ sở để nhà thầu thi công đúng, không “làm theo cảm tính”.

Nếu không có hoặc không hiểu bản thiết kế:

Công trình dễ sai lệch so với nhu cầu ban đầu.
Chi phí phát sinh do sửa chữa, đập bỏ.
Nguy cơ mất an toàn kết cấu về lâu dài.

Kết luận ngắn gọn: bản thiết kế nhà 2 tầng quyết định 70% chất lượng ngôi nhà.

Vì sao không nên chỉ “xem cho có” trước khi thi công

Xem bản vẽ qua loa là sai lầm rất phổ biến của chủ nhà.
Đặc biệt với nhà 2 tầng, sai một chi tiết nhỏ có thể kéo theo hàng loạt hệ quả.

Những lý do bạn cần đọc kỹ bản thiết kế:

Thi công sẽ bám sát bản vẽ, không hỏi lại từng chi tiết.
Khi có tranh chấp, bản vẽ là căn cứ pháp lý duy nhất.
Bạn là người sử dụng cuối cùng, không phải kiến trúc sư hay thợ xây.

Rủi ro khi chỉ “xem cho có”:

Phòng chật, cầu thang dốc, giao thông bất tiện.
Không gian sinh hoạt thiếu ánh sáng, thông gió kém.
Kết cấu không tối ưu, phải gia cố tốn kém khi đang xây.

Nhiều gia chủ chỉ phát hiện bất hợp lý khi:

Nhà đã lên tầng 2.
Hệ cột – dầm đã đổ bê tông.
Việc sửa chữa gần như không khả thi.

Lúc đó, bản thiết kế đúng hay sai đều đã muộn.

Những rủi ro phổ biến khi đọc sai hoặc bỏ qua bản vẽ

Đọc sai bản thiết kế nhà 2 tầng không chỉ là vấn đề kỹ thuật.
Nó ảnh hưởng trực tiếp đến trải nghiệm sống sau này.

Các rủi ro thường gặp:

Hiểu nhầm tỷ lệ, kích thước phòng so với thực tế.
Không để ý cao độ sàn, dẫn đến cầu thang bất tiện.
Bỏ qua chi tiết kết cấu, làm yếu khả năng chịu lực.
Không kiểm tra sự liên kết giữa các tầng.

Hệ quả lâu dài:

Nhà nhanh xuống cấp.
Phát sinh chi phí bảo trì.
Giảm giá trị tài sản khi cần bán hoặc cải tạo.

Một bản thiết kế nhà 2 tầng chỉ thực sự có giá trị khi:

Chủ nhà hiểu được logic cơ bản của bản vẽ.
Phát hiện sớm những điểm chưa phù hợp nhu cầu.
Trao đổi và điều chỉnh trước khi thi công.

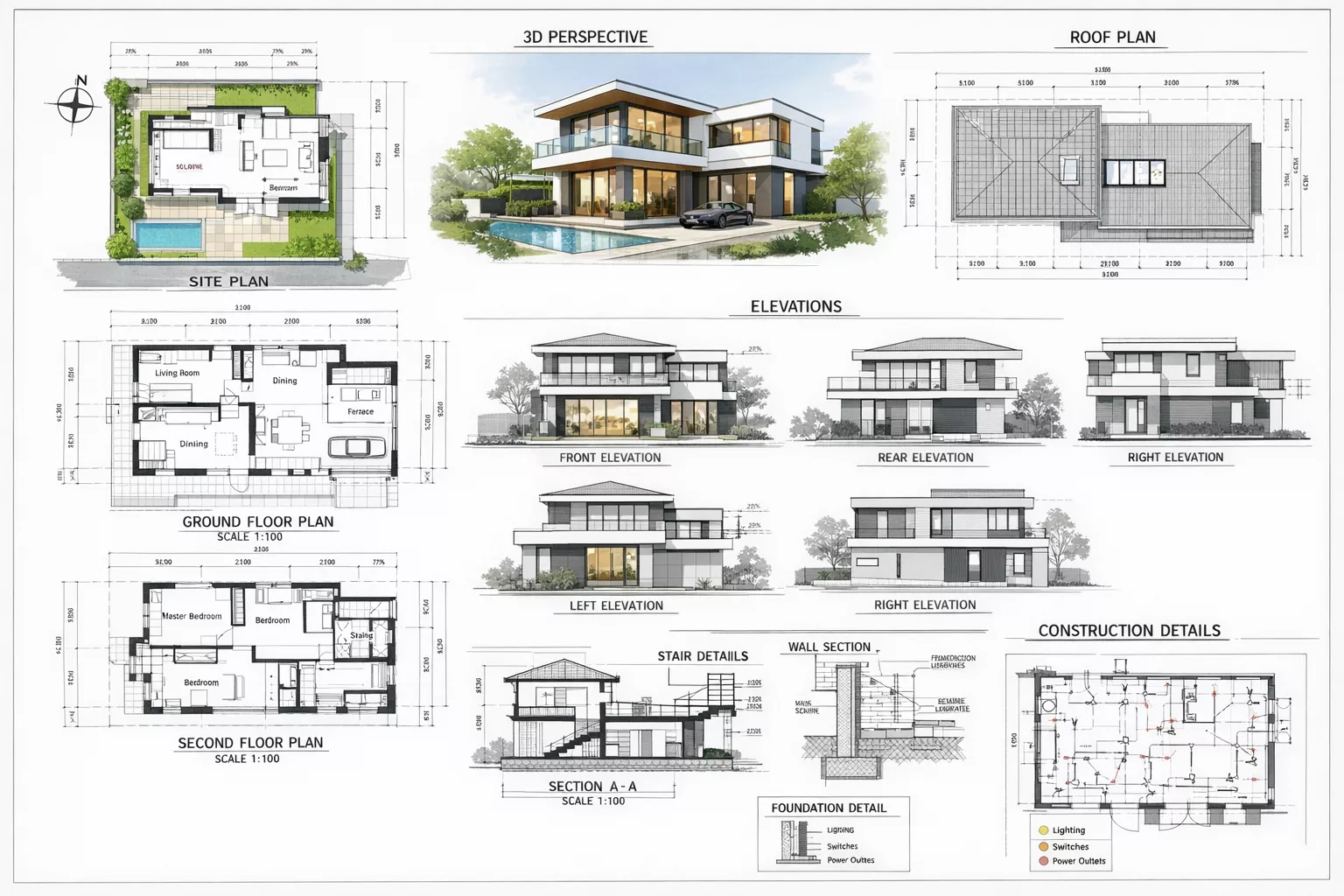

Những rủi ro phổ biến khi đọc sai hoặc bỏ qua bản vẽ 1 — Ảnh minh hoạ: tổng thể bộ bản thiết kế nhà 2 tầng với nhiều bản vẽ kỹ thuật

Cách đọc mặt bằng công năng trong thiết kế nhà 2 tầng

Mặt bằng công năng là phần quan trọng nhất cần đọc đầu tiên.
Đây là nơi thể hiện cách bạn sinh hoạt hàng ngày trong ngôi nhà.

Nhận diện các bản vẽ mặt bằng tầng 1 và tầng 2

Mặt bằng tầng 1 và tầng 2 cho biết:

Vị trí từng phòng.
Diện tích sử dụng cụ thể.
Quan hệ giữa các không gian.

Khi xem mặt bằng, hãy tập trung vào:

Kích thước ghi trên bản vẽ, không chỉ nhìn hình.
Tỷ lệ giữa các phòng chính – phụ.
Vị trí cầu thang, lõi giao thông đứng.

Những phòng thường có ở tầng 1:

Phòng khách.
Bếp – ăn.
Phòng ngủ (nếu có).
WC chung.

Tầng 2 thường bao gồm:

Phòng ngủ.
Phòng sinh hoạt chung.
WC riêng hoặc chung.
Ban công, sân phơi.

Nếu không phân biệt rõ từng tầng:

Dễ hiểu sai công năng.
Đánh giá sai mức độ tiện nghi của ngôi nhà.

Kết luận: luôn đọc mặt bằng theo từng tầng, không xem lẫn lộn.

Kiểm tra luồng giao thông và tổ chức không gian sinh hoạt

Luồng giao thông quyết định sự tiện lợi khi sử dụng nhà 2 tầng.
Đây là yếu tố nhiều người bỏ qua khi xem bản vẽ.

Những điểm cần kiểm tra:

Từ cửa vào có đi thẳng vào bếp hay không.
Cầu thang có cắt ngang phòng khách không.
Khoảng cách giữa các phòng có hợp lý.

Một tổ chức không gian tốt sẽ:

Giảm giao cắt giữa khách và sinh hoạt gia đình.
Tạo sự riêng tư cho phòng ngủ.
Di chuyển thuận tiện giữa các tầng.

Dấu hiệu tổ chức không gian kém:

Phải đi xuyên phòng để lên cầu thang.
WC mở trực diện phòng khách hoặc bếp.
Hành lang dài, diện tích chết nhiều.

Nếu thấy các dấu hiệu này, bạn nên yêu cầu điều chỉnh ngay trên bản thiết kế.

Đánh giá sự phù hợp với nhu cầu sử dụng thực tế của gia đình

Bản thiết kế nhà 2 tầng tốt là bản vẽ “đo ni đóng giày”.
Không phải bản vẽ đẹp trên mạng là phù hợp với mọi gia đình.

Khi đánh giá, hãy tự trả lời:

Gia đình có bao nhiêu người ở lâu dài?
Có người lớn tuổi hay trẻ nhỏ không?
Có nhu cầu kinh doanh, làm việc tại nhà không?

Đối chiếu nhu cầu với mặt bằng:

Phòng ngủ có đủ và đúng vị trí chưa?
WC có tiện cho sinh hoạt ban đêm?
Không gian chung có đủ rộng cho thói quen gia đình?

Nếu mặt bằng không phù hợp:

Sống sẽ bất tiện suốt nhiều năm.
Cải tạo sau này rất tốn kém.

Kết luận quan trọng: đừng cố thích nghi với bản vẽ, hãy để bản vẽ phục vụ bạn.

Bản vẽ mặt bằng kiến trúc hai tầng của một ngôi nhà hiện đại. — Ảnh minh hoạ: bản vẽ mặt bằng công năng nhà 2 tầng

Đánh giá bản vẽ kết cấu để tránh rủi ro thi công

Bản vẽ kết cấu quyết định độ bền và an toàn của nhà 2 tầng.
Nếu chỉ xem kiến trúc mà bỏ qua kết cấu, rủi ro sẽ xuất hiện khi công trình đã thi công.

Vai trò của bản vẽ kết cấu trong nhà 2 tầng

Bản vẽ kết cấu là “xương sống” của công trình.
Nó đảm bảo ngôi nhà chịu lực đúng, không lún, không nứt trong quá trình sử dụng.

Những thành phần chính của bản vẽ kết cấu gồm:

Móng: móng đơn, móng băng hoặc móng cọc.
Hệ cột, dầm, sàn cho từng tầng.
Kết cấu cầu thang, ban công, mái.

Vai trò thực tế:

Phân bổ tải trọng từ tầng 2 xuống móng.
Giữ ổn định cho toàn bộ tổ chức không gian.
Đảm bảo an toàn lâu dài, đặc biệt với nhà dân dụng trong khu dân cư đông đúc.

Nếu kết cấu tính toán sai:

Nhà có thể nứt tường sau 1–2 năm.
Sàn võng, cầu thang rung.
Chi phí sửa chữa rất cao và khó xử lý triệt để.

Kết luận: bản vẽ kết cấu quan trọng không kém kiến trúc, thậm chí còn quan trọng hơn.

Những hạng mục bắt buộc phải kiểm tra kỹ

Bạn không cần hiểu sâu như kỹ sư kết cấu.
Nhưng có những điểm bắt buộc phải kiểm tra khi xem bản thiết kế nhà 2 tầng.

Các hạng mục cần chú ý:

Loại móng được đề xuất có phù hợp nền đất không.
Kích thước cột, dầm có đồng đều giữa các tầng.
Bố trí cột có trùng với tường và vách ngăn hay không.

Dấu hiệu bản vẽ kết cấu thiếu hợp lý:

Cột đặt giữa phòng gây vướng công năng.
Dầm quá thấp làm giảm chiều cao thông thuỷ.
Móng không thể hiện rõ kích thước, cao độ.

Bạn nên đặc biệt lưu ý:

Khu vực cầu thang và ban công.
Vị trí chịu tải lớn như phòng thờ, bể nước mái.
Các nhịp sàn dài không có dầm đỡ hợp lý.

Nếu thấy khó hiểu hoặc nghi ngờ:

Không nên bỏ qua.
Cần hỏi lại kiến trúc sư hoặc kỹ sư phụ trách.

Dấu hiệu nhận biết bản thiết kế thiếu an toàn kết cấu

Một số bản thiết kế nhà 2 tầng nhìn đẹp nhưng tiềm ẩn rủi ro.
Nguyên nhân thường do chạy theo hình thức hoặc cắt giảm chi phí thiết kế.

Các dấu hiệu cảnh báo:

Không có bản vẽ móng chi tiết.
Thiếu mặt cắt kết cấu rõ ràng.
Không ghi chú thép, kích thước cấu kiện.

Rủi ro thường gặp khi thi công theo bản vẽ thiếu an toàn:

Nhà nhanh xuống cấp dù mới sử dụng.
Phải gia cố thêm trong quá trình xây.
Phát sinh chi phí ngoài dự toán.

Một nguyên tắc quan trọng:

Nhà 2 tầng không quá lớn nhưng vẫn cần tính toán bài bản.
Không nên áp dụng rập khuôn một bản vẽ cho nhiều khu đất khác nhau.

Kết luận: thấy bản vẽ kết cấu sơ sài, hãy dừng lại để kiểm tra lại.

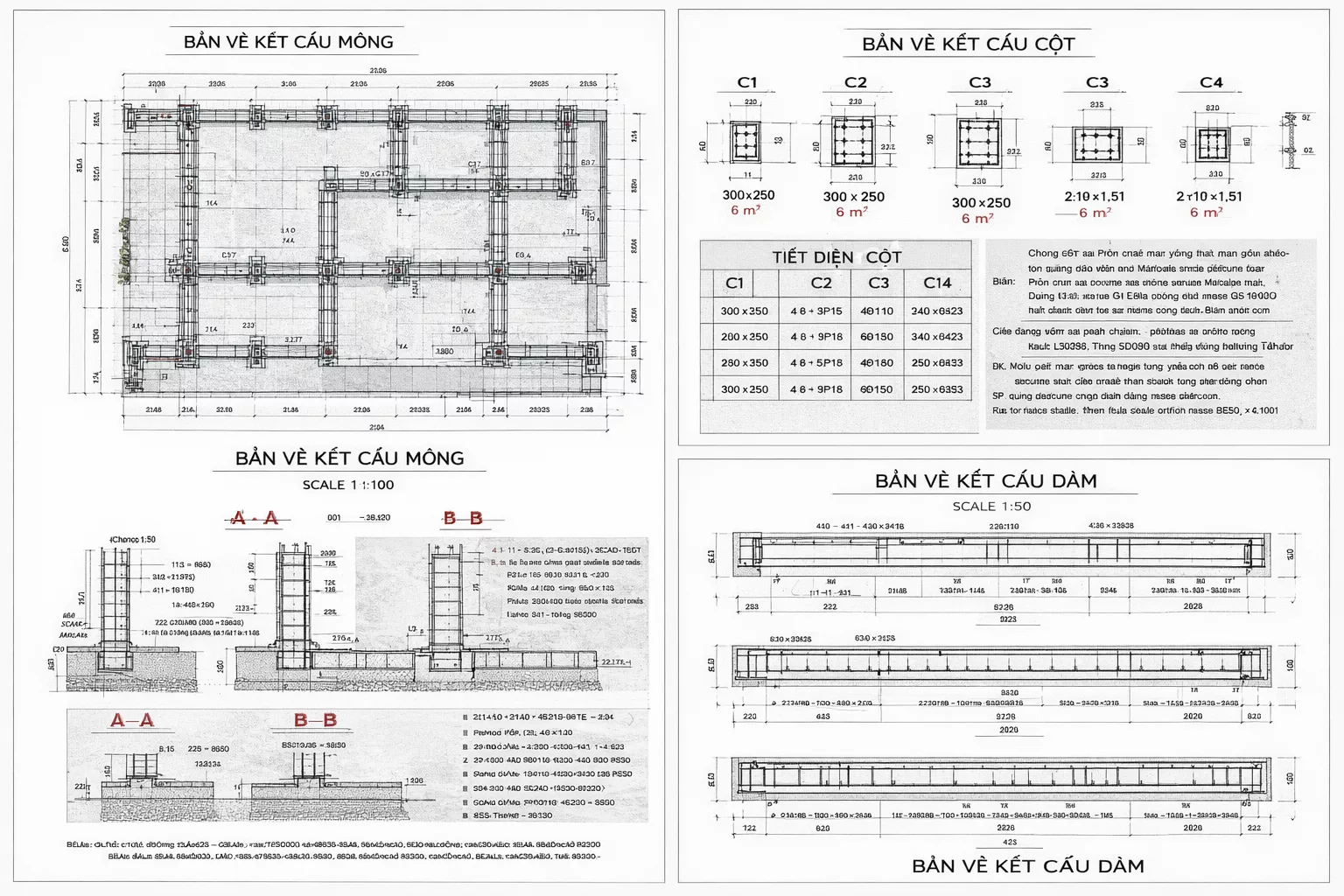

Dấu hiệu nhận biết bản thiết kế thiếu an toàn kết cấu 1 — Ảnh minh hoạ: bản vẽ kết cấu nhà 2 tầng thể hiện móng, cột và dầm

Cách đọc bản vẽ kỹ thuật và ký hiệu trong bản vẽ nhà dân dụng

Hiểu bản vẽ kỹ thuật giúp bạn giao tiếp đúng với đơn vị thi công.
Điều này giảm tối đa việc “hiểu sai – làm sai” ngoài thực tế.

Các loại bản vẽ cơ bản trong hồ sơ thiết kế nhà 2 tầng

Một hồ sơ bản vẽ nhà dân dụng đầy đủ thường gồm:

Bản vẽ kiến trúc.
Bản vẽ kết cấu.
Bản vẽ điện nước.

Mỗi loại bản vẽ có mục đích riêng:

Kiến trúc: hình dáng, mặt bằng công năng, tổ chức không gian.
Kết cấu: đảm bảo chịu lực và an toàn.
Điện nước: phục vụ sinh hoạt, tiện nghi sử dụng.

Khi đọc, nên xem theo thứ tự:

Kiến trúc trước để hiểu tổng thể.
Kết cấu sau để kiểm tra tính khả thi.
Điện nước cuối để tránh xung đột kỹ thuật.

Đọc lộn xộn dễ dẫn đến:

Hiểu sai công năng.
Không phát hiện mâu thuẫn giữa các bản vẽ.

Ký hiệu thường gặp và cách hiểu đúng

Ký hiệu trong bản vẽ giúp rút gọn thông tin.
Nhưng đây cũng là phần người không chuyên hay hiểu sai nhất.

Một số ký hiệu phổ biến:

Nét đậm: tường chịu lực.
Nét mảnh: tường ngăn.
Mũi tên và ký hiệu cao độ: chênh lệch sàn, bậc thang.
Ký hiệu mặt cắt: vị trí cắt để xem chi tiết.

Nguyên tắc đọc ký hiệu:

Luôn đối chiếu với chú thích.
Không đoán theo cảm tính.
Xem cùng lúc mặt bằng – mặt cắt – mặt đứng.

Nếu không hiểu ký hiệu:

Ghi chú lại.
Hỏi trực tiếp đơn vị thiết kế trước khi thi công.

Những lỗi người không chuyên hay hiểu sai

Nhiều chủ nhà nghĩ đã “xem hiểu” bản vẽ nhưng thực tế là hiểu sai.
Điều này dẫn đến tranh cãi với thợ và phát sinh khi xây.

Các lỗi phổ biến:

Nhìn hình mà không đọc kích thước.
Nhầm cao độ với chiều cao phòng.
Hiểu sai vị trí tường chịu lực.

Hệ quả thường gặp:

Đập phá khi công trình đang xây.
Mất thời gian chỉnh sửa.
Tăng chi phí không cần thiết.

Cách tránh lỗi:

Đọc bản vẽ theo trình tự.
Ghi lại thắc mắc.
Trao đổi rõ ràng trước ngày khởi công.

Kết luận: không cần giỏi kỹ thuật, chỉ cần đọc đúng và hỏi đúng.

Kiểm tra tính đồng bộ giữa kiến trúc và kết cấu

Tính đồng bộ quyết định bản thiết kế có thi công được hay không.
Một bản thiết kế nhà 2 tầng đẹp nhưng thiếu đồng bộ sẽ gây rủi ro lớn khi xây dựng.

Sự liên kết giữa bố trí không gian và hệ kết cấu

Kiến trúc và kết cấu phải “đi cùng nhau” ngay từ đầu.
Không gian được tạo ra phải dựa trên khả năng chịu lực thực tế.

Khi kiểm tra tính liên kết, bạn cần đối chiếu:

Vị trí tường với hệ cột chịu lực.
Không gian mở có được gia cường bằng dầm phù hợp.
Cầu thang, ban công có kết cấu đỡ rõ ràng.

Một bản thiết kế nhà 2 tầng đồng bộ thường có:

Cột trùng hoặc ẩn trong tường.
Dầm được bố trí hợp lý, không phá vỡ thẩm mỹ.
Mặt bằng công năng rõ ràng, không phải “né cột”.

Nếu kiến trúc vẽ trước, kết cấu “chạy theo”:

Không gian dễ bị méo mó.
Phải hy sinh công năng để giữ an toàn.
Tốn thêm chi phí gia cố.

Kết luận: bản thiết kế tốt là kiến trúc và kết cấu hỗ trợ lẫn nhau.

Hệ quả khi kiến trúc và kết cấu không khớp nhau

Sự không khớp thường không lộ ra trên bản vẽ tổng thể.
Nó chỉ xuất hiện khi công trình bắt đầu thi công.

Những hệ quả thường gặp:

Phát sinh cột giữa phòng.
Dầm hạ thấp gây bí không gian.
Phải thay đổi công năng so với thiết kế ban đầu.

Về lâu dài, ngôi nhà có thể:

Khó cải tạo, nâng tầng.
Giảm giá trị sử dụng.
Gây tâm lý khó chịu khi sinh hoạt.

Dấu hiệu nhận biết sớm:

Kiến trúc sư và kỹ sư làm việc tách rời.
Hồ sơ thiếu mặt cắt thể hiện mối liên hệ không gian – kết cấu.
Nhiều ghi chú “thi công điều chỉnh tại công trường”.

Nếu gặp các dấu hiệu này, không nên vội thi công.

Khi nào cần yêu cầu điều chỉnh lại bản thiết kế

Không phải bản thiết kế nào cũng hoàn hảo ngay lần đầu.
Điều chỉnh sớm luôn tốt hơn sửa chữa khi đang xây.

Bạn nên yêu cầu điều chỉnh khi:

Công năng không phù hợp sinh hoạt thực tế.
Kết cấu làm ảnh hưởng lớn đến không gian.
Có thay đổi về nhu cầu sử dụng trong tương lai.

Nguyên tắc khi yêu cầu chỉnh sửa:

Nêu rõ vấn đề, không nói chung chung.
Ưu tiên giải pháp tổng thể, không vá víu.
Chốt lại bằng bản vẽ cập nhật, không chỉ trao đổi miệng.

Một bản thiết kế nhà 2 tầng chỉ nên thi công khi:

Bạn hiểu logic cơ bản của bản vẽ.
Không còn điểm nghi ngờ lớn.
Hồ sơ rõ ràng, đồng bộ và thống nhất.

Khi nào cần nhờ đơn vị chuyên môn thẩm tra bản thiết kế

Không phải lúc nào chủ nhà cũng đủ kinh nghiệm tự đánh giá.
Thẩm tra là bước giúp giảm rủi ro trước khi đổ móng.

Trường hợp không nên tự đánh giá bản vẽ

Bạn không nên tự đánh giá khi:

Khu đất có địa chất phức tạp.
Nhà 2 tầng có khẩu độ lớn, nhiều không gian mở.
Có nhu cầu cải tạo, nâng tầng trong tương lai.

Ngoài ra, nếu:

Hồ sơ bản vẽ khó đọc.
Nhiều chi tiết thiếu thuyết minh.
Đơn vị thiết kế không giải thích rõ ràng.

Thì việc nhờ chuyên môn là cần thiết, không phải lãng phí.

Lợi ích của việc thẩm tra trước khi thi công

Thẩm tra giúp bạn:

Phát hiện sớm lỗi thiết kế.
Tối ưu lại công năng và kết cấu.
Kiểm soát chi phí thi công.

Quan trọng hơn:

Tránh sửa chữa khi công trình đã lên tầng.
Giảm căng thẳng trong quá trình xây nhà.
Tăng độ bền và giá trị sử dụng lâu dài.

Chi phí thẩm tra thường nhỏ hơn rất nhiều so với:

Chi phí sửa sai.
Chi phí gia cố kết cấu.
Chi phí cải tạo về sau.

Tiêu chí chọn đơn vị tư vấn thiết kế uy tín

Một đơn vị tư vấn tốt không chỉ “vẽ đẹp”.
Họ cần hiểu rõ nhà ở dân dụng và thực tế thi công.

Tiêu chí quan trọng:

Có kinh nghiệm thiết kế nhà 2 tầng thực tế.
Hồ sơ bản vẽ rõ ràng, dễ thi công.
Sẵn sàng giải thích và chịu trách nhiệm kỹ thuật.

Công ty TNHH tư vấn thiết kế kiến trúc và xây dựng Trang Kim là đơn vị chuyên sâu về nhà ở dân dụng, chú trọng đồng bộ kiến trúc – kết cấu – công năng ngay từ giai đoạn thiết kế.

Thông tin liên hệ:
