Hướng dẫn đọc bản vẽ thiết kế nhà ở trước khi đổ bê tông

Tầm quan trọng của việc đọc bản vẽ thiết kế nhà ở trước khi đổ bê tông

Trong quá trình xây nhà, việc đọc bản vẽ thiết kế nhà ở trước khi đổ bê tông đóng vai trò cực kỳ quan trọng nhằm đảm bảo công trình được thi công đúng kỹ thuật, đúng kích thước và đúng ý đồ thiết kế ban đầu. Tại Công ty TNHH tư vấn thiết kế kiến trúc và xây dựng Trang Kim, chúng tôi luôn khuyến nghị chủ đầu tư phải hiểu tối thiểu các phần chính trong bản vẽ để tránh những sai sót dẫn đến chi phí sửa chữa lớn hoặc ảnh hưởng chất lượng công trình về lâu dài.

Vai trò của bản vẽ kiến trúc và bản vẽ kết cấu trong thi công

Bản vẽ kiến trúc và bản vẽ kết cấu là hai bộ hồ sơ quan trọng, quyết định trực tiếp đến chất lượng, độ bền và tính thẩm mỹ của ngôi nhà.

• Bản vẽ kiến trúc giúp chủ đầu tư hình dung rõ không gian, kích thước phòng, vị trí cửa, cầu thang, mặt cắt kiến trúc và các yếu tố thẩm mỹ.

• Bản vẽ kết cấu thể hiện các thông tin kỹ thuật như thép sàn, thép dầm, thép cột, bản vẽ móng cột dầm, lớp bảo vệ bê tông, kích thước dầm – sàn – cột.

Trong giai đoạn chuẩn bị đổ bê tông, bản vẽ kết cấu là tài liệu bắt buộc phải được kiểm tra kỹ lưỡng để đảm bảo thép, cốp pha, tim trục công trình và kích thước cấu kiện đều đạt chuẩn.

Rủi ro thường gặp khi không hiểu đúng bản vẽ và tim trục công trình

Nhiều trường hợp chủ đầu tư giao toàn bộ cho đội thi công mà không nắm được nội dung bản vẽ dẫn đến các rủi ro nghiêm trọng như:

• Lắp đặt sai thép cột, thép dầm hoặc thép sàn do không hiểu đúng ký hiệu trong bản vẽ.

• Thi công lệch tim trục công trình khiến sai số lan truyền, ảnh hưởng toàn bộ hệ kết cấu.

• Không kiểm soát được lớp bảo vệ bê tông dẫn đến chất lượng công trình giảm sút.

• Sai lệch kích thước thực tế so với bản vẽ nhưng không phát hiện kịp thời.

Khi những lỗi này chỉ được phát hiện sau khi bê tông đã đổ, việc sửa chữa gần như không thể hoặc tốn chi phí rất lớn.

Lợi ích khi chủ nhà nắm được cách kiểm tra sai lệch kích thước

Khi chủ đầu tư hiểu cách đọc bản vẽ thiết kế nhà ở và biết kiểm tra sai lệch kích thước, việc giám sát thi công trở nên chủ động hơn. Các lợi ích gồm:

• Phát hiện kịp thời sai số trước khi đổ bê tông.

• Kiểm soát chất lượng công trình theo đúng thiết kế kiến trúc và kết cấu.

• Giảm rủi ro phải đục phá, sửa chữa.

• Tăng độ tin cậy và tính minh bạch giữa chủ đầu tư – kỹ sư – đội thi công.

Đây chính là lý do Trang Kim luôn đồng hành và hỗ trợ khách hàng trong quá trình đọc bản vẽ, đảm bảo công trình đạt chất lượng tối ưu.

Tổng quan các loại bản vẽ cần xem trước khi thi công bê tông

Trước khi tiến hành đặt bê tông tươi, đội giám sát và chủ đầu tư cần xem xét kỹ toàn bộ bản vẽ kiến trúc và bản vẽ kết cấu. Điều này giúp đảm bảo công trình không chỉ đúng ý tưởng thiết kế kiến trúc mà còn đạt độ bền vững và an toàn.

Bản vẽ kiến trúc và cách xem mặt cắt kiến trúc

Bản vẽ kiến trúc là bộ hồ sơ đầu tiên cần xem. Trong đó, mặt cắt kiến trúc giúp hiểu rõ chiều cao tầng, độ dày sàn, vị trí dầm, kích thước thông thủy và cách liên kết không gian giữa các tầng.
Khi xem mặt cắt, cần lưu ý:

• Đối chiếu kích thước cao độ với kích thước thi công thực tế.

• Kiểm tra vị trí cầu thang và chiều cao dầm để tránh vướng thép hoặc sai lệch khi đổ bê tông sàn.

• Kiểm tra sự đồng nhất giữa bản vẽ kiến trúc và bản vẽ kết cấu.

Bản vẽ móng cột dầm và cấu tạo thép liên quan

Bản vẽ móng cột dầm là phần cực kỳ quan trọng của bản vẽ kết cấu. Trước khi đổ bê tông, đội thi công cần rà soát:

• Thép móng có đúng đường kính, khoảng cách và số lượng theo bản vẽ.

• Thép cột chờ có đúng vị trí tim trục công trình.

• Dầm móng và dầm thân có đúng kích thước chiều rộng – chiều cao.

• Lớp bê tông lót đã đủ độ dày và phẳng.

Đây là cơ sở để đảm bảo kết cấu ngôi nhà bền vững, không xảy ra lún lệch hoặc nứt kết cấu.

Các ký hiệu trong bản vẽ thường gặp và ý nghĩa

Việc hiểu đúng ký hiệu trong bản vẽ là điều bắt buộc, bởi chỉ cần nhầm lẫn một ký hiệu nhỏ cũng có thể dẫn đến sai lệch lớn trong thi công. Một số ký hiệu phổ biến:

• Ký hiệu đường kính thép (Φ).

• Ký hiệu thép lớp trên, thép lớp dưới trong thép sàn.

• Ký hiệu thép tăng cường.

• Ký hiệu chiều cao dầm (H), chiều rộng dầm (B).

• Ký hiệu cắt lớp (A-A, B-B).

Nắm rõ các ký hiệu giúp đọc bản vẽ thiết kế nhà ở nhanh hơn và chính xác hơn, đặc biệt trong giai đoạn chuẩn bị đổ bê tông.

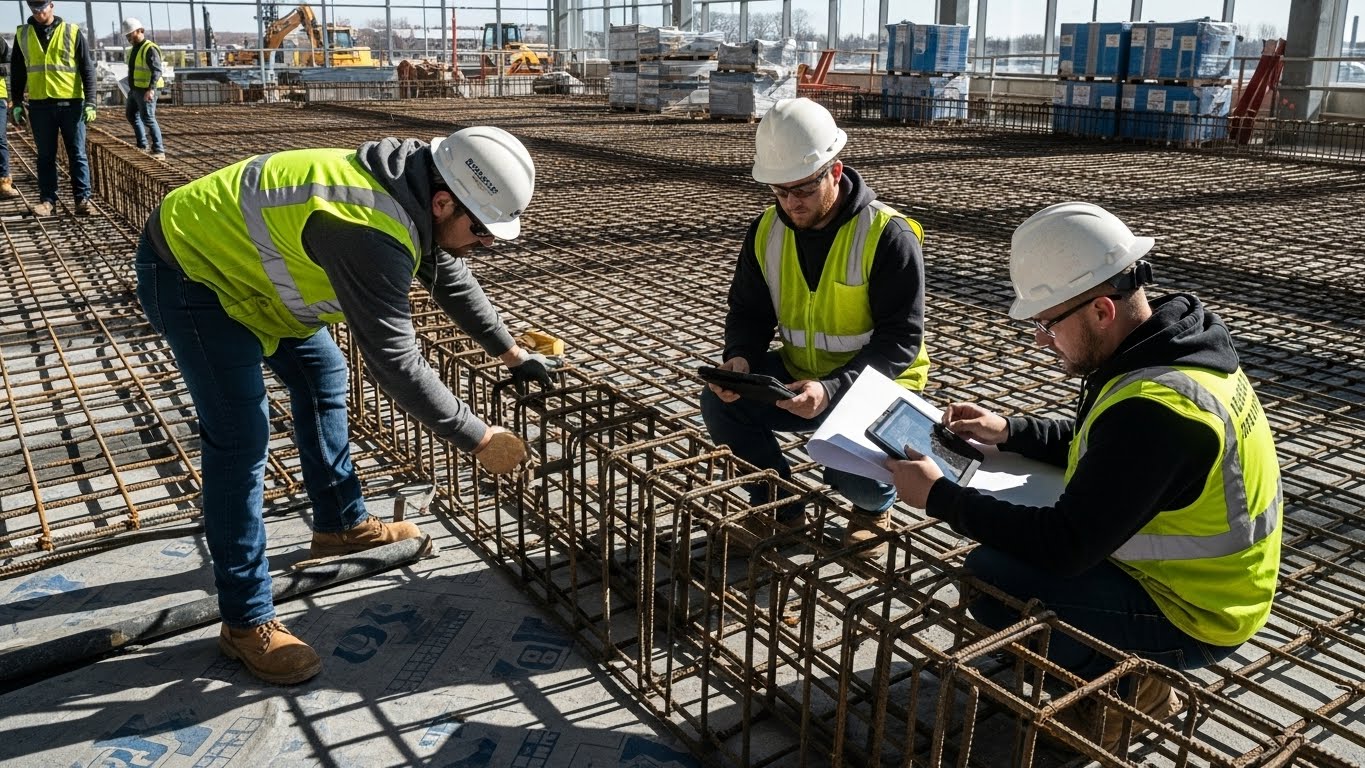

Hướng dẫn đọc bản vẽ kết cấu để kiểm tra thép trước bê tông

Trước khi đổ bê tông tươi, phần quan trọng nhất là kiểm tra thép. Đây là yếu tố quyết định 70% độ bền kết cấu. Tại Trang Kim, đội ngũ kỹ sư kết cấu luôn kiểm tra thép nhiều vòng để đảm bảo tuân thủ tuyệt đối theo bản vẽ kết cấu.

Cách đọc và kiểm tra thép sàn

Khi đọc bản vẽ thép sàn, cần chú ý:

• Loại thép chính và thép phân bố.

• Khoảng cách thép lớp trên – lớp dưới.

• Vị trí thép tăng cường tại các vùng chịu lực như gối dầm, khu vực có lỗ mở.

• Độ dày lớp bảo vệ bê tông.

Thép sàn phải được buộc chắc chắn, kê thép đúng chiều cao, đảm bảo không bị xê dịch khi đổ bê tông.

Cách đọc và kiểm tra thép dầm

Thép dầm thường có hai lớp trên – dưới và thép đai. Khi kiểm tra cần đối chiếu:

• Đúng số lượng thép chủ và đường kính theo thiết kế.

• Đúng khoảng cách thép đai.

• Kiểm tra chiều cao dầm có đúng với bản vẽ không.

• Vị trí thép neo, thép mũ có chính xác không.

Sai thép dầm có thể dẫn đến võng sàn hoặc nứt dầm sau này.

Cách đọc và kiểm tra thép cột

Thép cột cần được kiểm tra kỹ vì đây là cấu kiện chịu lực chính:

• Kiểm tra số lượng thép dọc và đai cột.

• Đối chiếu kích thước tiết diện cột.

• Đảm bảo thép thẳng, không bị cong hoặc lệch tim trục công trình.

• Kiểm tra lớp bảo vệ bê tông đúng theo chỉ dẫn kỹ thuật.

Kiểm tra lớp bảo vệ bê tông theo tiêu chuẩn

Lớp bảo vệ bê tông là phần “áo giáp” bảo vệ thép khỏi ăn mòn và tác động môi trường.

• Sàn: 15–20 mm

• Dầm: 20–25 mm

• Cột: 20–30 mm

Thi công đúng lớp bảo vệ giúp tăng tuổi thọ công trình và đảm bảo chất lượng bê tông tối ưu.

Quy trình kiểm tra sai lệch kích thước và tim trục công trình

Việc đối chiếu thực tế với bản vẽ trước khi đổ bê tông là bước không thể bỏ qua. Đây là bước giúp chủ đầu tư và đội giám sát khẳng định rằng mọi thứ đang đúng vị trí và đúng thiết kế kiến trúc – kết cấu.

Cách đối chiếu kích thước thực tế với bản vẽ

Kỹ sư thực hiện đo kiểm:

• Chiều dài – rộng của ô sàn.

• Chiều cao dầm.

• Vị trí cột và khoảng cách giữa các trục.

• Độ vuông góc các cạnh.

Nếu phát hiện sai lệch, cần điều chỉnh ngay trước khi tiến hành nghiệm thu.

Những điểm dễ sai khi thi công cốp pha – cốt thép

Những sai sót phổ biến:

• Cốt thép đặt sai lớp hoặc sai hướng.

• Cốp pha không kín, gây mất nước khi đổ bê tông.

• Sai tim trục công trình do đo đạc chưa chuẩn.

• Chiều cao dầm – cột lệch so với bản vẽ kiến trúc.

Tại Trang Kim, kỹ sư luôn có checklist riêng để kiểm tra toàn diện các hạng mục này.

Công tác nghiệm thu trước khi đổ bê tông

Nghiệm thu bao gồm:

• Kiểm tra thép sàn, thép dầm, thép cột.

• Kiểm tra cốp pha và giàn giáo.

• Kiểm tra kích thước theo bản vẽ kiến trúc và kết cấu.

• Kiểm tra vệ sinh bề mặt, nước đọng và độ kín của cốp pha.

Chỉ khi đạt tất cả tiêu chí, kỹ sư mới cho phép đặt bê tông tươi.

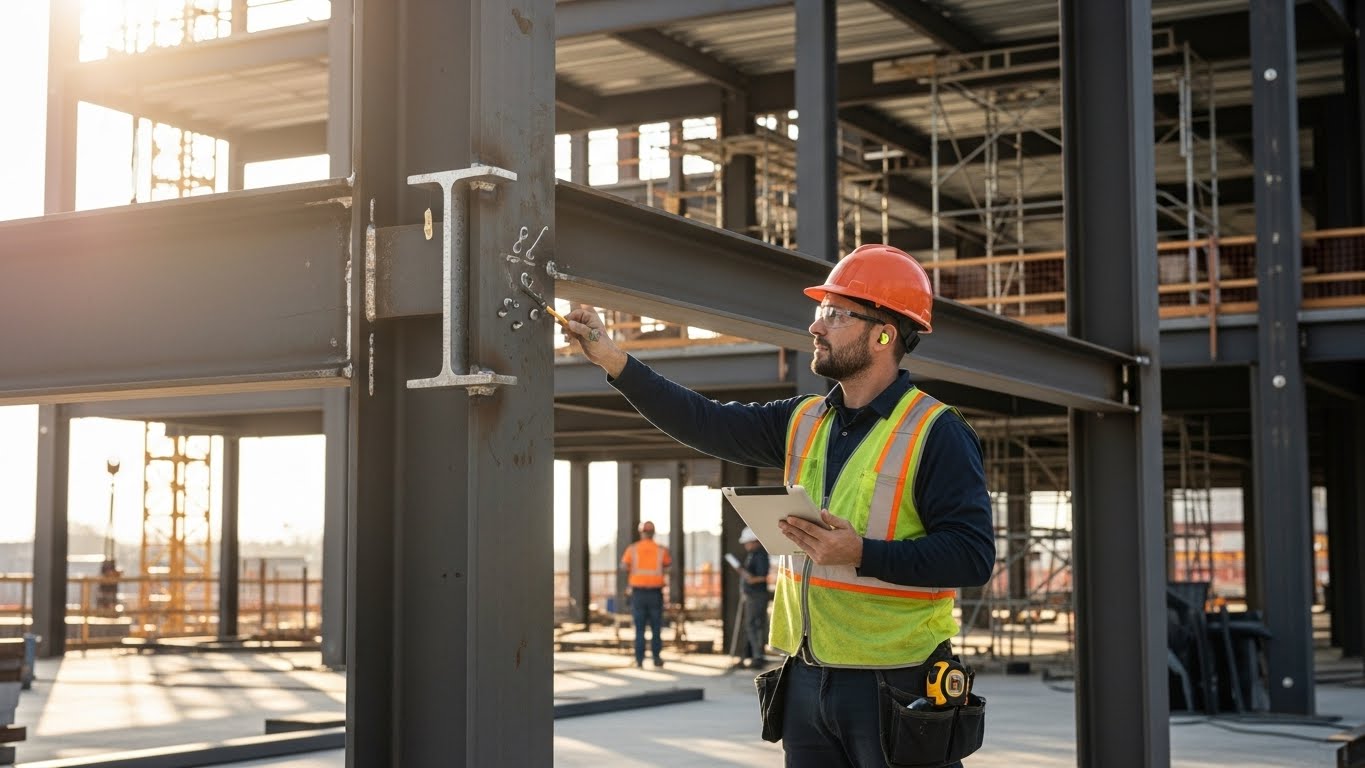

Phối hợp kỹ sư kết cấu để đảm bảo đúng thiết kế

Trong toàn bộ quá trình thi công, đặc biệt trước khi đổ bê tông, việc phối hợp chặt chẽ với kỹ sư kết cấu đóng vai trò quyết định. Tại Công ty TNHH tư vấn thiết kế kiến trúc và xây dựng Trang Kim, chúng tôi luôn đặt kỹ sư tại hiện trường vào tâm điểm kiểm soát, nhằm đảm bảo mọi chi tiết đều khớp với bản vẽ kiến trúc và bản vẽ kết cấu đã phê duyệt.

Sự phối hợp tốt giữa chủ đầu tư – kỹ sư – đội thi công giúp giảm tối đa sai sót, đồng thời xử lý nhanh mọi tình huống phát sinh.

Khi nào cần trao đổi lại với kỹ sư

Trong thực tế thi công, rất nhiều trường hợp cần trao đổi với kỹ sư kết cấu để tránh hiểu sai bản vẽ hoặc để đưa ra phương án xử lý phù hợp:

• Khi phát hiện thép sàn, thép dầm, thép cột không đúng số lượng hoặc sai đường kính.

• Khi tim trục công trình bị lệch so với thiết kế ban đầu.

• Khi kích thước dầm – cột – sàn bị sai so với bản vẽ kết cấu.

• Khi bản vẽ kiến trúc và bản vẽ kết cấu có điểm không đồng nhất.

• Khi cần thay đổi đường ống kỹ thuật (điện – nước – điều hòa) đi xuyên qua dầm hoặc sàn.

Kỹ sư kết cấu có chuyên môn sẽ đưa ra hướng dẫn chính xác, đảm bảo công trình giữ nguyên khả năng chịu lực và không ảnh hưởng lâu dài.

Xử lý các sai lệch hoặc vướng mắc tại hiện trường

Hiện trường thi công luôn có thể xuất hiện các tình huống ngoài dự kiến như:

• Thép bị thiếu hoặc giao sai chủng loại.

• Cốt pha lắp nhanh nên có khả năng sai kích thước.

• Không gian thi công chật hẹp khiến việc lắp thép khó khăn.

• Bê tông đổ nối ngày hoặc cần bổ sung thép tăng cường.

Khi xảy ra các tình huống trên, kỹ sư kết cấu của Trang Kim sẽ trực tiếp đánh giá mức độ ảnh hưởng và đưa ra hướng xử lý theo đúng tiêu chuẩn thi công. Tất cả đều phải được ghi nhận để đảm bảo minh bạch và an toàn.

Vai trò của chủ đầu tư và đơn vị giám sát

Việc phối hợp không chỉ là trách nhiệm của kỹ sư mà còn cần sự chủ động của chủ đầu tư và đơn vị giám sát. Chủ đầu tư cần:

• Nắm được cách đọc bản vẽ thiết kế nhà ở ở mức cơ bản.

• Xem báo cáo hiện trường hằng ngày.

• Kiểm tra sự đồng nhất giữa ý đồ thiết kế kiến trúc và thi công thực tế.

Trong khi đó, đơn vị giám sát cần kiểm tra độc lập để đảm bảo việc nghiệm thu là khách quan.

Lưu ý quan trọng trước khi đặt bê tông tươi và hoàn thiện thi công

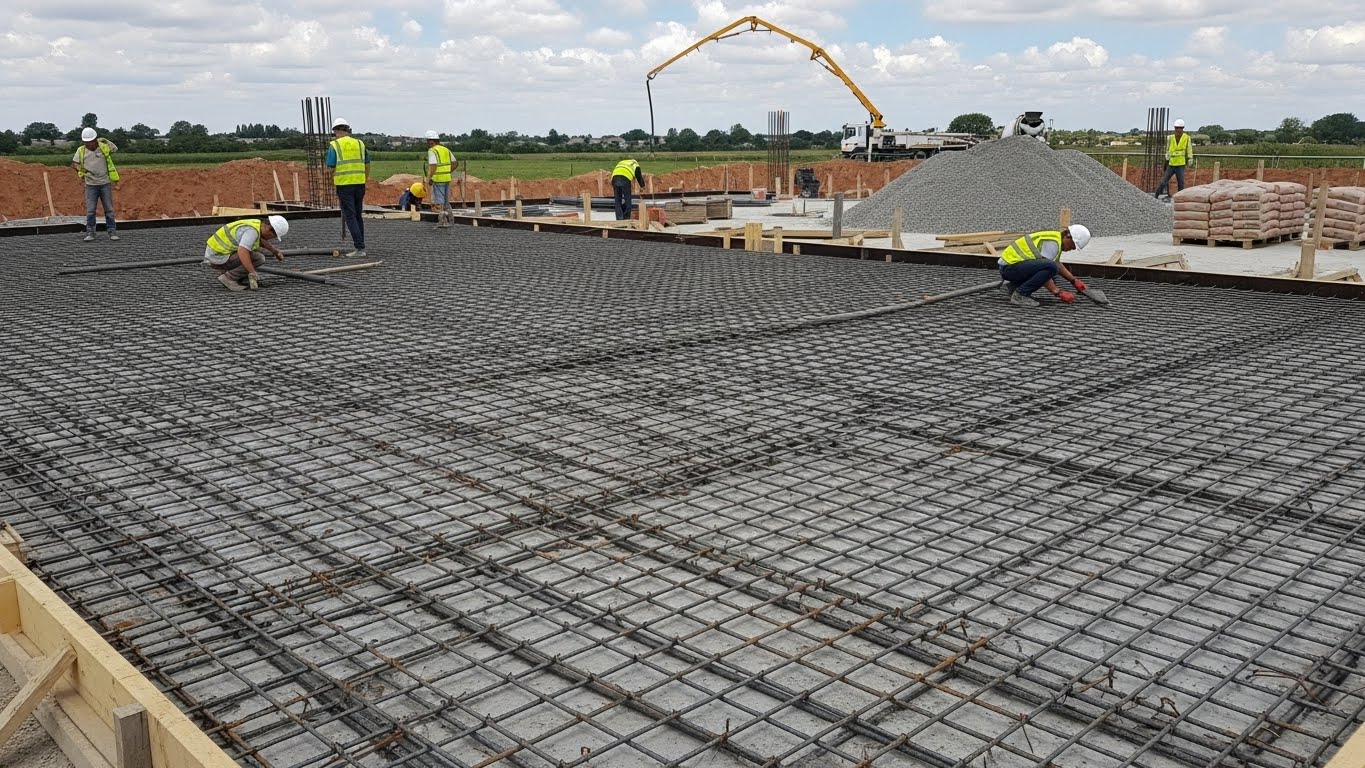

Đổ bê tông là giai đoạn quan trọng và chỉ diễn ra trong một lần cho mỗi cấu kiện. Vì vậy, mọi hạng mục liên quan đến thép, cốp pha, tim trục công trình, hệ chống đỡ… đều phải được rà soát kỹ lưỡng. Đây cũng là bước kiểm tra cuối cùng của Trang Kim trước khi cho phép xe bê tông tươi vào công trình.

Hệ checklist cần kiểm tra trước khi đổ bê tông

Dưới đây là checklist tiêu chuẩn mà kỹ sư tại Trang Kim luôn áp dụng:

1. Kiểm tra thép:

• Thép sàn đã buộc chắc chắn, không xô lệch

• Thép dầm có đủ thép chủ, thép đai

• Thép cột thẳng, đúng tim trục

• Thép tăng cường tại các vị trí chịu lực

2. Kiểm tra cốp pha:

• Cốp pha kín, khít, không bị hở

• Kích thước khuôn trùng khớp với bản vẽ kết cấu

• Cốp pha sạch, không dính bẩn, gỗ mục

3. Kiểm tra giàn giáo:

• Giàn giáo chắc chắn, không bị lún hoặc nghiêng

• Chống sàn đủ tải trọng

4. Kiểm tra kích thước – cao độ:

• Cao độ dầm – sàn theo bản vẽ kiến trúc

• Khoảng cách giữa các trục chuẩn theo bản vẽ kết cấu

5. Kiểm tra hệ thống kỹ thuật:

• Ống điện, ống nước được đặt đúng vị trí

• Không vướng vào thép chịu lực

Checklist này giúp quá trình nghiệm thu trở nên nhất quán, tránh thiếu sót và giảm rủi ro trong quá trình đổ bê tông.

Đảm bảo an toàn, đúng kỹ thuật trong suốt quá trình thi công

An toàn trong thi công là yêu cầu bắt buộc. Khi đổ bê tông, cần đảm bảo:

• Công nhân mang đầy đủ bảo hộ lao động.

• Xe bê tông tươi vào đúng giờ để tránh đông kết.

• Bê tông phải được đầm kỹ, tránh rỗ khí, đặc biệt tại dầm – cột.

• Bề mặt bê tông sau đổ cần được bảo dưỡng bằng nước để tránh nứt.

• Không tháo cốp pha quá sớm để giữ nguyên khả năng chịu lực.

Thực hiện đúng quy trình không chỉ nâng cao chất lượng công trình mà còn đảm bảo tuổi thọ kết cấu hàng chục năm.
