Thông tin cơ bản về công trình
Thông tin về Thiết kế cải tạo nhà ở liền kề 5x20m 4 tầng 1 tum có thang máy hiện đại tại khu đô thị HUD xã Vân Canh, huyện Hoài Đức, tp Hà Nội (Nay là Khu đô thị Hud xã Sơn Đồng, Hà Nội).
Diện tích đất 5x20m =100m2 với 02 mặt thoáng:
- Diện tích sàn tầng 1 : 100(m2)
- Diện tích sàn tầng 2 : 85m2
- Diện tích sàn tầng 3,4 : 5m2
- Diện tích sàn tầng tum : 55m2
- Tổng diện xây dựng: 415 (m2)
- Chủ đầu tư: ông Phạm Gia Điềm
- Địa chỉ công trình : Khu đô thị HUD Vân Canh, huyện Hoài Đức, Hà Nội.
- Đơn vị thiết kế : Công ty tư vấn Thiết Kế Kiến trúc và Xây Dựng Trang Kim
Công năng sử dụng từng tầng nhà
Mặt Bằng Kiến Trúc Tầng 1 bao gồm không gian để xe ô tô, xe máy – 40m2, tam cấp, cầu thang bộ kết hợp wc, thang máy 400kg, Phòng dạy học 30m2.
Mặt Bằng Kiến Trúc Tầng 2,3 bao gồm cầu thang bộ + thang máy + sảnh tầng , Phòng ngủ 01 – 18m2 + wc khép kin 4.5m2 + không gian thay đồ, sân chơi cây xanh – 16m2 , Phòng ngủ 02 – 16,5m2 + ban công cây xanh + wc khép kín 4m2.
Mặt Bằng Kiến Trúc Tầng 4 bao gồm cầu thang bộ + thang máy + sảnh tầng, wc 2.8m2, không gian phòng khách 26m2 + ban công cây xanh, phòng bếp + ăn – 21m2, ban công cây xanh.
Mặt Bằng Kiến Trúc Tầng tum bao gồm cầu thang bộ + thang máy + sảnh tầng, Phòng thờ, phòng ngủ khách 14m2 + wc khép kín 4m2, sân chơi 30m2 + sân giặt phơi đồ 5m2.
Hình ảnh phối cảnh căn nhà theo mong muốn của gia chủ

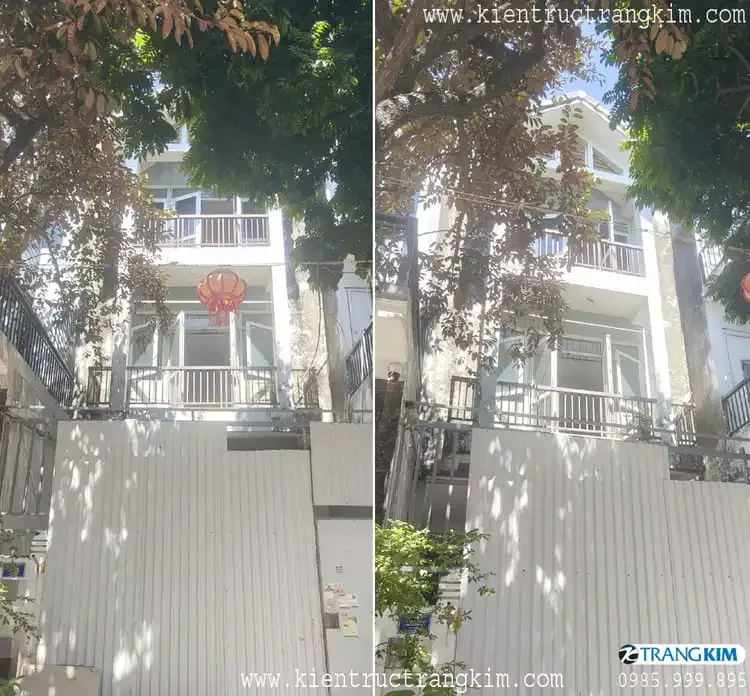

Hình ảnh hiện trạng công trình
Hình ảnh hiện trạng trước khi cải tạo

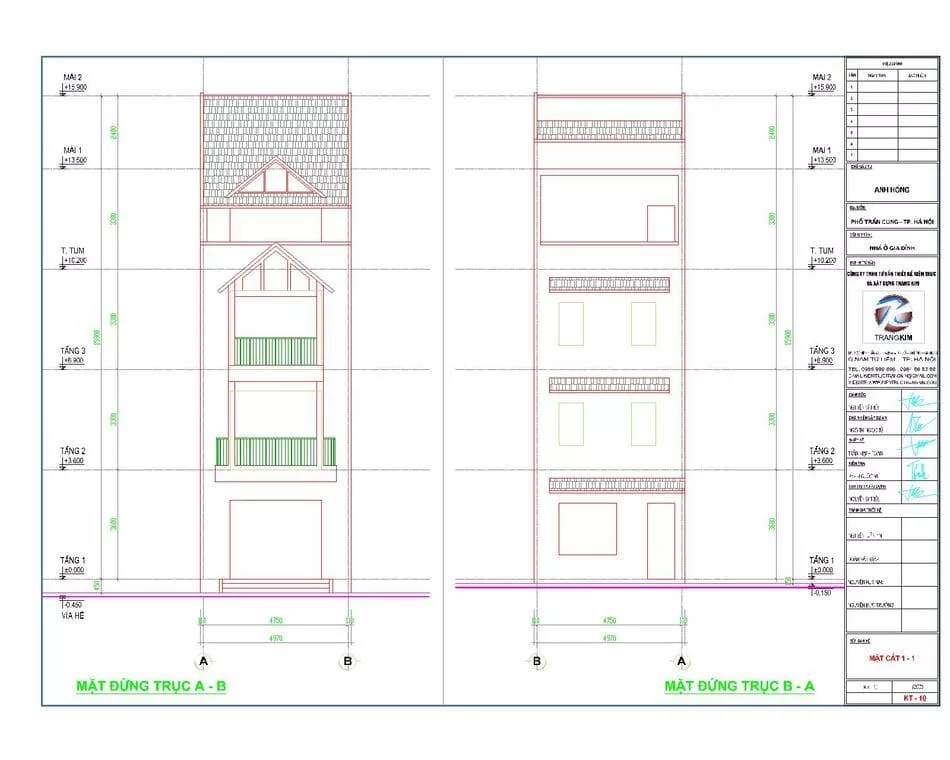

Mặt đứng hiện trạng trước và sau nhà

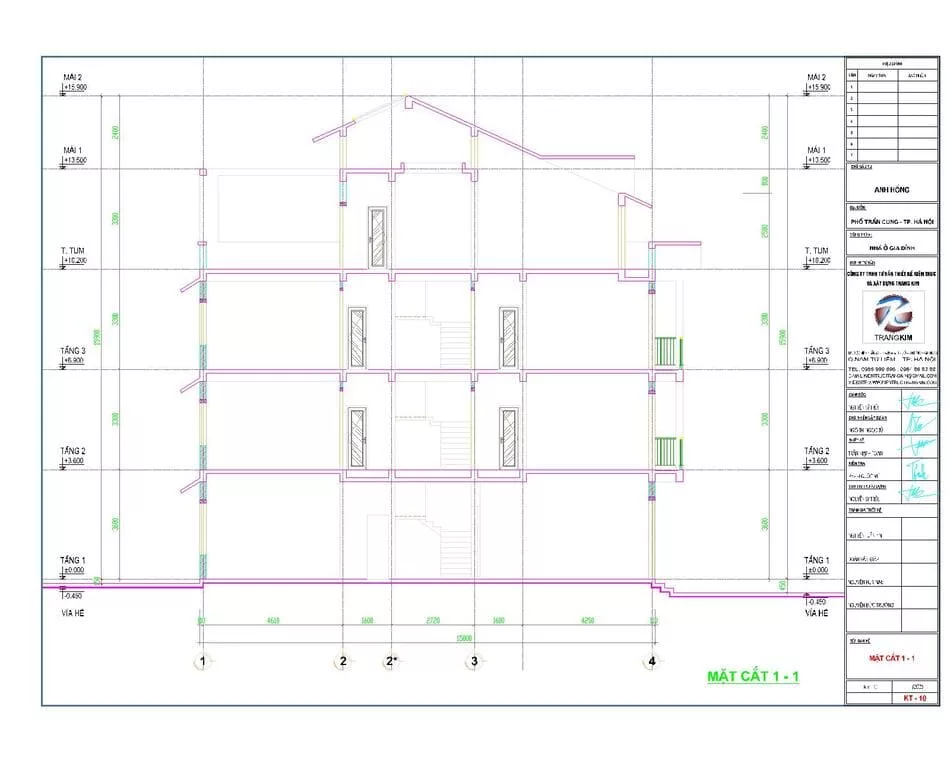

Mặt cắt hiện trạng nhà
Mặt bằng cải tạo kiến trúc nhà ở liền kề

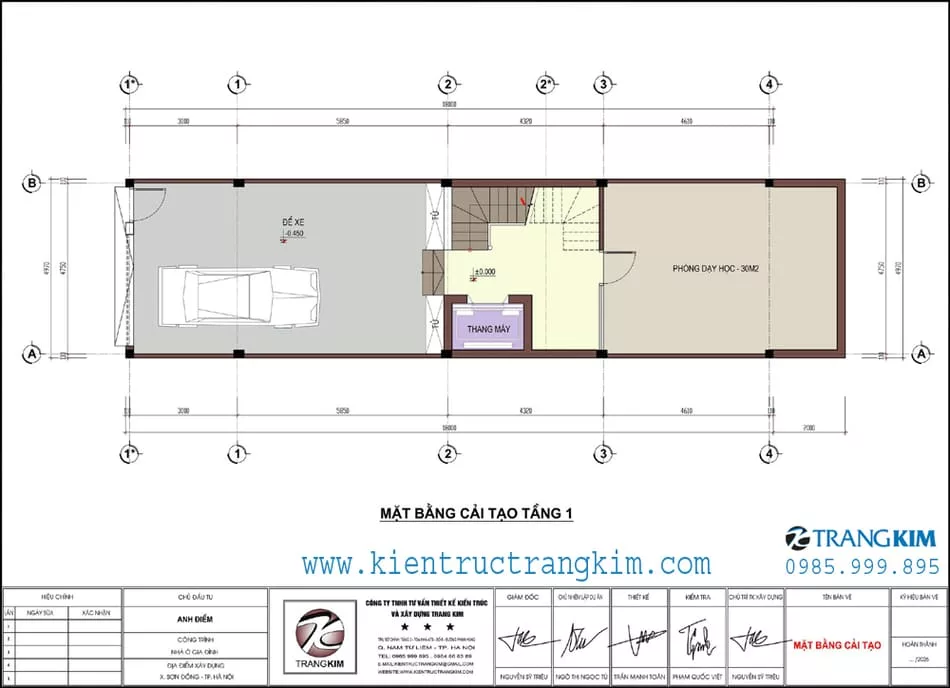

Mặt bằng cải tạo tầng 1
Mặt bằng cải tạo kiến trúc tầng 1

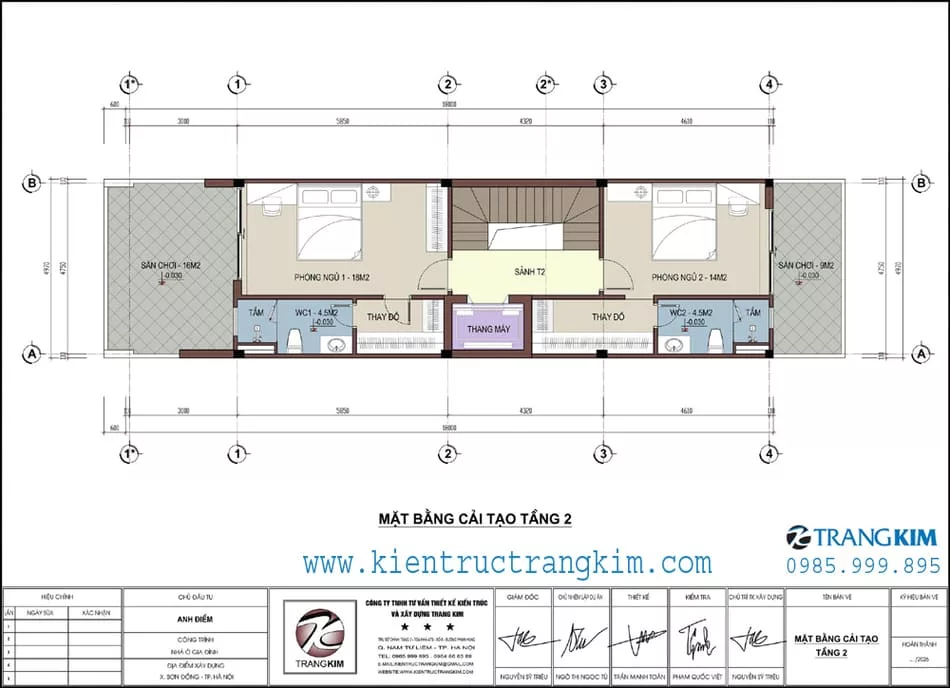

Mặt bằng cải tạo tầng 2
Mặt bằng cải tạo kiến trúc tầng 2

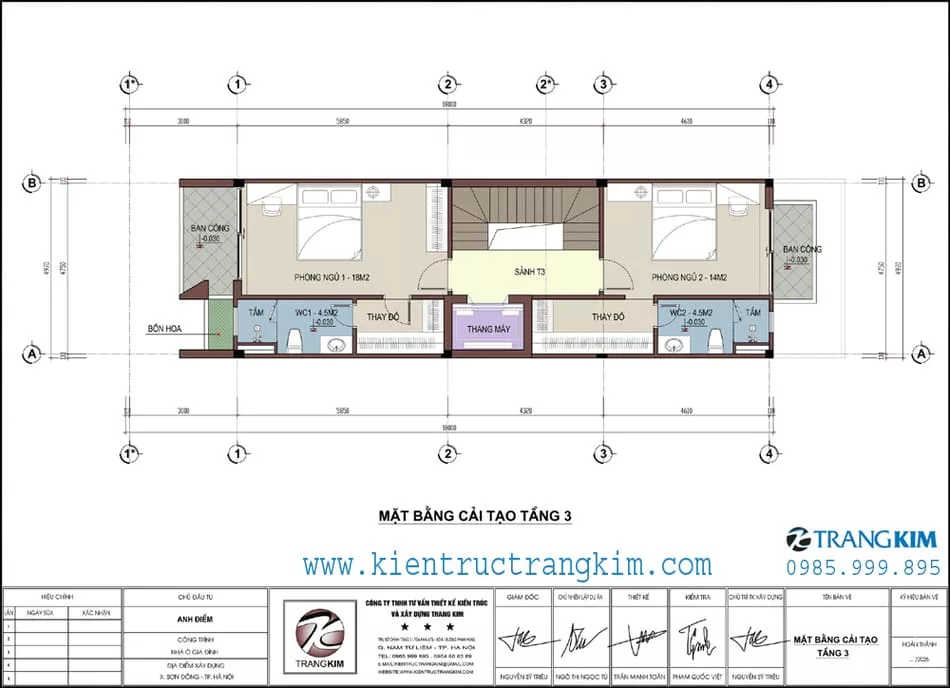

Mặt bằng cải tạo tầng 3
Mặt bằng cải tạo kiến trúc tầng 3

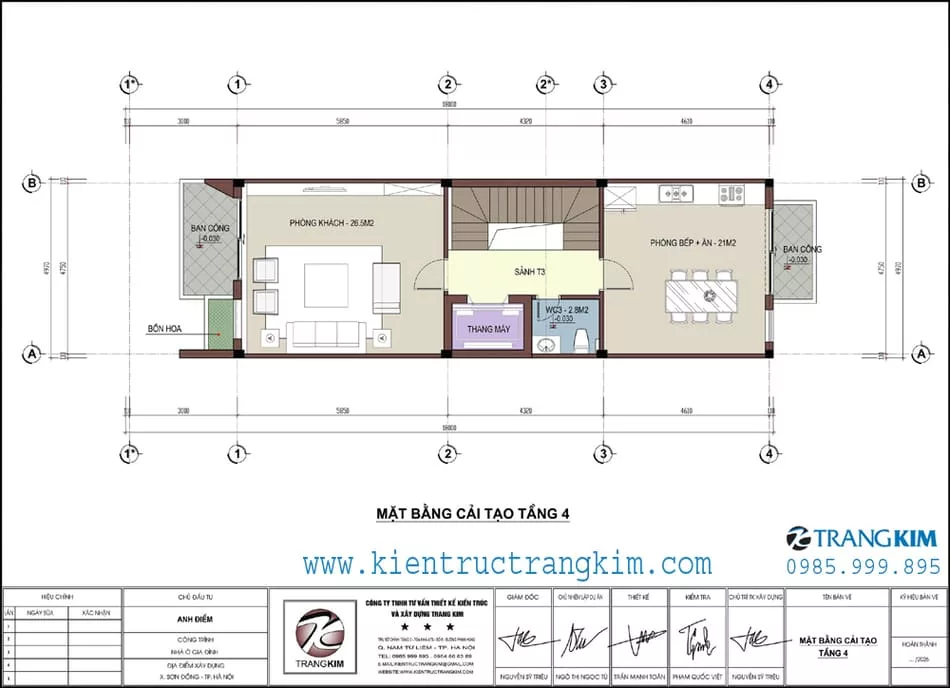

Mặt bằng cải tạo tầng 4
Mặt bằng cải tạo kiến trúc tầng 4

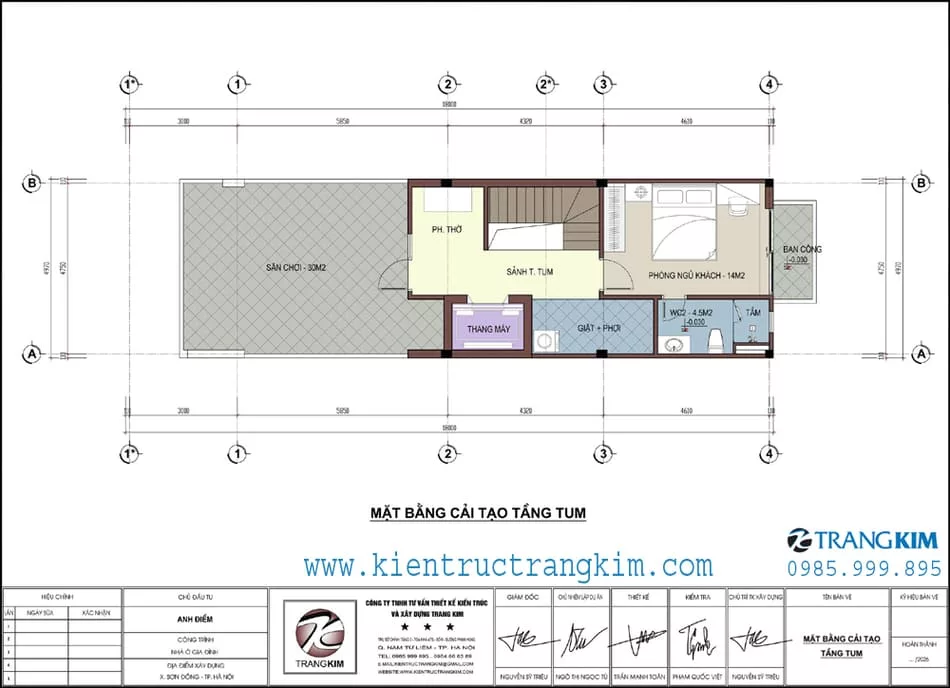

Mặt bằng cải tạo tầng tum
Mặt bằng cải tạo kiến trúc tầng tum
Hình ảnh phối cảnh kiến trúc công trình
Hình ảnh phối cảnh Thiết kế cải tạo nhà ở liền kề 5x20m 4 tầng 1 tum có thang máy hiện đại tại khu đô thị HUD xã Vân Canh, huyện Hoài Đức, tp Hà Nội ( Nay là Khu đô thị Hud xã Sơn Đồng, Hà Nội).
Phối cảnh thiết kế cải tạo nhà ở liền kề khu HUD Vân Canh – V1
Phối cảnh thiết kế cải tạo nhà ở liền kề khu HUD Vân Canh – V2
Phối cảnh thiết kế cải tạo nhà ở liền kề khu HUD Vân Canh – V3
Phối cảnh thiết kế cải tạo nhà ở liền kề khu HUD Vân Canh – V4
Phối cảnh thiết kế cải tạo nhà ở liền kề khu HUD Vân Canh – V5
